何謂影音擷取?

將影 像及聲音完整記錄下來，儲存為數位格式檔案，稱為『影音擷取』。影音擷取器分為軟體壓縮(軟壓)、硬體壓縮(硬壓)，差別在軟壓的產品100%透過電腦 CPU進行運算，硬壓產品則可透過內建的核心晶片進行運算，大大減低電腦CPU使用率，讓擷取效果更佳。桌上型電腦可用軟體壓縮擷取卡，筆記型電腦則可搭 配USB介面的軟體壓縮擷取器、軟體壓縮擷取器，獨立免電腦運作，則能選擇硬體壓縮單機錄影產品。



---



產品特色

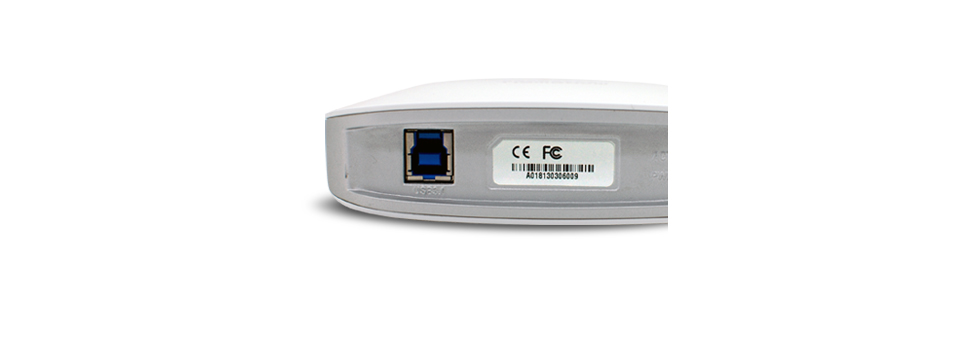

USB 3.0 連接埠

XI100XUSB-PRO採用USB 3.0連接埠，實現超高速傳輸，直接從電腦獲得供電，無需外接笨重的電源變壓器，具有非常好的便攜性。您可以使用便攜式設備擷取到最高品質無壓縮的1080HD視訊了。在 Intel 原生 USB 3.0 晶片組上數據傳輸性能比 PCI-Express x1 GEN 1.1連接埠高50%左右，可達到 1080p60。XI100XUSB-PRO可轉接USB 2.0使用或者也可以通過PCI Express連接埠擴充出USB 3.0連接埠。







---

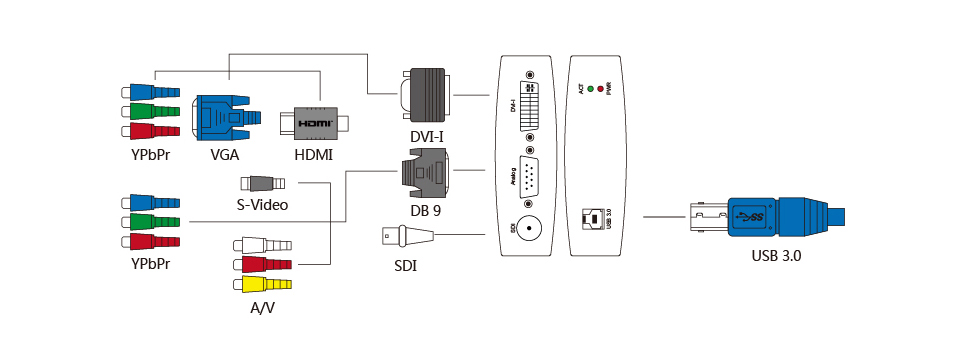

萬能高畫質HD/SD訊號輸入

通過XI100XUSB-PRO您可以擷取各類高畫質HD、SD視訊訊號，既可以擷取SDI訊號，支援3G/HD/SD-SDI，您可以連接任意SDI設備，還可以連接DVI、HDMI等高畫質HD數位設備，也可以連接VGA、YPbPr等模擬高畫質HD訊號；您可以連接SD視訊訊號設備，支援S-video、CVBS等視訊訊號。使用XI100XUSB-PRO您可以擷取各種設備的不同訊號類型，解決您的視訊訊號擷取類型有限的後顧之憂。







---







專業視訊處理

XI100XUSB-PRO可以對輸入訊號進行任意高品質影像縮放、剪裁、顏色編碼轉換、Gamma校正、DMA傳輸等，滿足您的個性化需求；能夠自動去除畫面黑邊、手動調整有效畫面區域；自動檢測交錯視訊來源，進行去交錯處理，消除畫面鋸齒，做到專業最好。







---







高品質影音體驗

XI100XUSB-PRO可以擷取和播放原生無壓縮高畫質HD、SD視訊，還原色彩更加真實逼真，採用高速大容量影像緩存技術，杜絕畫面拉絲現象，並且高取樣率和高取樣精度保證畫面具有高銳利度、細節豐富、減少色邊；音訊擷取支援任意取樣率轉換 (ASRC)、聲道混合 (Downmix)和音訊混合 (Mixer)，帶給用戶高品質影音體驗。







---

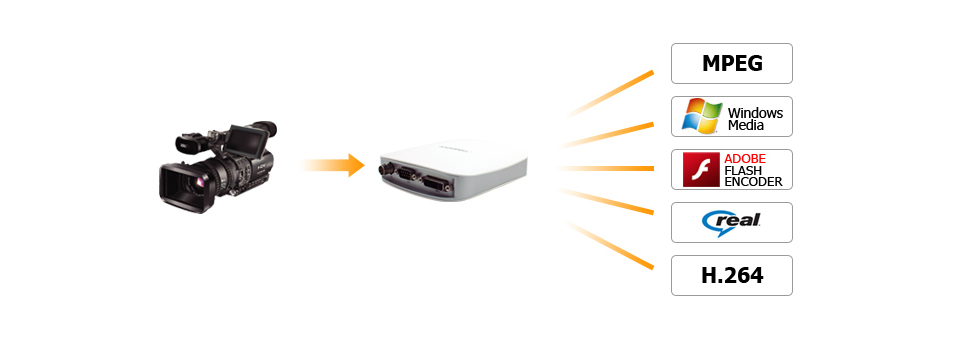

靈活的多通道擷取功能

具備Simultaneous Streaming功能，可相容多個應用程序同時擷取，不降低畫格數。允許多個程序使用不同擷取格式，同一時間可將同一訊號源處理為多種格式、多種取樣率、多種解析度的媒體串流檔案，減少硬體總成本。







---







標準開發連接埠相容更多軟體

採用標準開發連接埠，基於DirectShow Filter的音視訊擷取連接埠，基於DirectSound的音訊擷取連接埠，基於IKsPropertySet的擴充連接埠，相容微軟AVStream標準驅動，相容更多軟體，如：Windows Media Encoder、Adobe Flash Media Live Encoder、Real Producer Plus、VideoLAN for Windows。







---





7X24小時不間斷工作

所有晶片和電容元件使用高品質元件，採用8層板設計，訊號品質優於同類產品，輕鬆通過超長時間全負荷工作，7x24h不間斷連續工作，並支援電源管理。







---







硬體「軟升級」

採用Magewell專用視訊處理引擎，具有高度的靈活性，您可以在不更換硬體的情況下，使用韌體和驅動升級的方法升級Magewell視訊處理引擎，在不需要更換晶片的條件下同樣達到硬體升級的效果，極大程度地降低了維護成本，享受完美服務。







---





產品規格

連接埠
主機連接埠	USB 3.0 *300-350MB/s傳輸頻寬
輸入連接埠	1個DVI-I連接埠 (可轉接HDMI，VGA，YPbPr)
	1個BNC連接埠 (可連接 SD/ HD/ 3G-SDI訊號)
	1個DB9連接埠 (通過轉接線纜可接YPbPr，S端子，CVBS，1路RCA立體聲音訊線路輸入)
DVI視訊輸入	1路1080P/60Hz高畫質HD DVI訊號
HDMI視訊輸入	1路1080P/60Hz高畫質HD HDMI訊號
SDI視訊輸入	1路SD/HD/3G-SDI視訊訊號，可達1080P/60Hz
VGA視訊輸入	1路VGA訊號
YPbPr視訊輸入	1路YPbPr訊號
S-Video視訊輸入	1路S-Video SD訊號
CVBS視訊輸入	1路SD視訊訊號
HDMI音訊輸入	1路LPCM音訊訊號
SDI音訊輸入	1路SDI內嵌音訊
模擬音訊輸入	1路模擬音訊訊號
標準
DVI輸入格式	符合DVI 1.0標準，Single-link（480i，576i，480p，576p，720p，1080i，1080p）
HDMI輸入格式	符合HDMI 1.3標準，支援36bit DeepColor
SDI輸入格式	SD/HD/3G-SDI，符合SMPTE-259/274/296/372/424/425/292標準
YPbPr輸入格式	480i，576i，480p，576p，720p，1080i，1080p
VGA輸入格式	640×400-2048×1536，視訊像素頻寬低於170MHz即可
	VGA訊號提供安全模式，可以擷取非常規解析度
CVBS輸入標準	NTSC / PAL
HD輸出格式	40×30 – 2048×1536，畫格數：1-100 fps
SD輸出格式	176×144 – 768×576，畫格數：1-30 fps
模擬音訊取樣率及訊噪比	Up to 96KHz，85db，24-bit
視訊取樣率	CVBS：57.27MHz (4x Oversampling)
	RGB /份量：170MHz
	HDMI/ DVI：225MHz
視訊取樣位元率	10bit
顏色編碼	YUYV、UYVY、I420、NV12、RGB 24 Bits、RGB 32 Bits
視訊處理
顏色編碼轉換	硬體色彩轉換
去交錯	垂直濾波去交錯；動態修正去交錯
畫面縮放	硬體5-Tap縮放
畫面反轉	水平；垂直
畫面剪裁	有
影像調整	亮度／對比度／色調調整
	飽和度調整／黑白，彩色控制
	伽瑪值調整 (Gamma)
	單獨調整R/G/B三色的亮度、對比度
其他
作業系統支援	支援以下作業系統的x86和x64版本：
	Windows XP Professional
	Windows Server2003
	Windows Vista
	Windows Server 2008
	Windows 7
	Windows Server 2008 R2
	Windows 8
	Windows 8.1
	Windows 10
相容軟體	Windows Media Encoder
	Adobe Flash Media Live Encoder
	Real Producer Plus
	VideoLAN for Windows
內建記憶體	128MB DDR2，工作時脈160 Mhz，介面頻寬32bit
升級	韌體可升級
安裝	通過USB 3.0連接埠與電腦相連接，並相容USB 2.0連接埠，但是擷取畫格數會有所降低
本體尺寸	98mm x 98mmx25mm(L/W/H)
功耗	<= 3.5W
產品保固	1年保固





軟體相容性測試列表

Windows

Amcap

Adobe Flash Media Live Encoder

Adobe Connect

Camtasia Studio

Discover Video Multimedia Encoder

Discover Video Streamsie

Google Plus Hangouts

Gotomeeting

Graphedit

Livestream

Microsoft Lync

OBS (Open Broadcaster Software)

Quicktime Player

Real Producer Plus

Resolume

Skype

Streambox

Streamstar

Vidblaster

Video Stitch

Vidyo

VirtualDub

VLC

Vmix

Watchout

Windows Media Encoder

Wirecast

XSplit Broadcaster

XSplit Gamecaster

Zoom.us





---





產品應用







---





系統需求

• Windows 8.1/8/7/XP/Vista/Server2003/Server 2008/7/Server 2008 R2/10 32/64位元
• 128MB DDR2記憶體，工作時脈160 Mhz，介面頻寬32bit
• USB 3.0連接埠 (相容USB 2.0，但是擷取畫格會有所降低)



---





產品清單

XI100XUSB-PRO本體 x1	DVI-I轉HDMI + YPbPr轉接線x1	DVI-I轉VGA 轉接頭x1	DB9轉YPbPr+CVBS+ S端子+立體聲音訊轉接線 x1	USB 3.0連接線 x1	驅動程式光碟 x1
產品保證卡 x1

※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
