何謂影音擷取?

將影 像及聲音完整記錄下來，儲存為數位格式檔案，稱為『影音擷取』。影音擷取器分為軟體壓縮(軟壓)、硬體壓縮(硬壓)，差別在軟壓的產品100%透過電腦 CPU進行運算，硬壓產品則可透過內建的核心晶片進行運算，大大減低電腦CPU使用率，讓擷取效果更佳。桌上型電腦可用軟體壓縮擷取卡，筆記型電腦則可搭 配USB介面的軟體壓縮擷取器、軟體壓縮擷取器，獨立免電腦運作，則能選擇硬體壓縮單機錄影產品。



---



產品特色

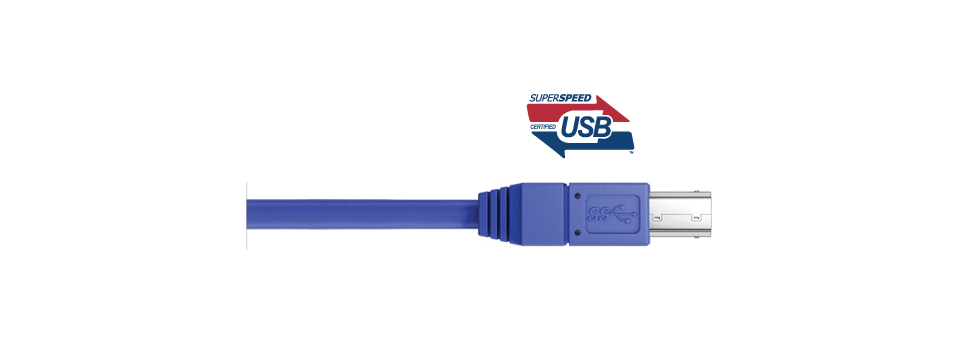

USB 3.0 連接埠具備更高性能

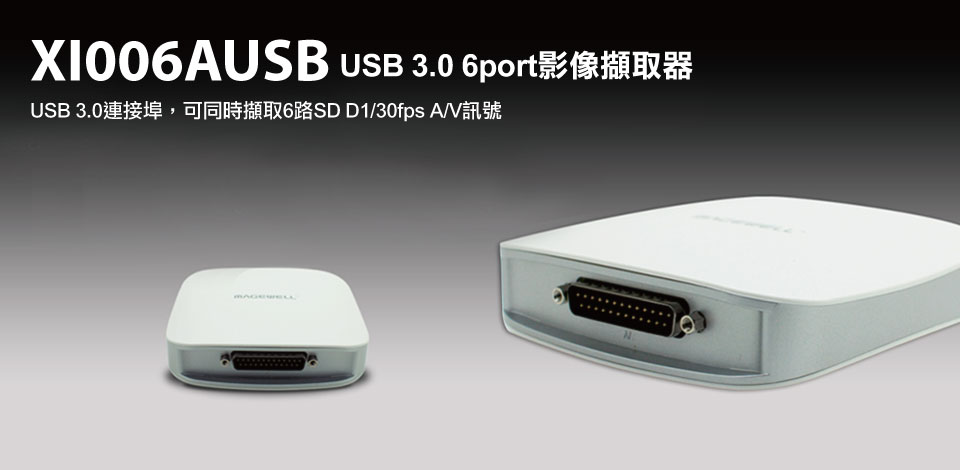

XI006AUSB採用USB 3.0連接埠，實現超高速傳輸，可同時擷取6路CVBS視訊和6路RCA立體聲音訊，可直接從電腦獲得供電，無需外接笨重的電源變壓器，具有非常好的便攜性。在 Intel原生USB 3.0晶片組上數據傳輸性能比 PCI-Express x1 GEN 1.1連接埠高50%左右，具備更強性能。XI006AUSB可轉接USB 2.0使用或者也可以通過PCI Express連接埠擴充出USB 3.0連接埠。







---







最高品質CVBS/RCA訊號擷取

同時擷取6路CVBS和6路RCA立體聲音訊，每通道可達D1/30fps無失幀現象，杜絕畫面拉絲現象，相容NTSC/ PAL視訊標準，並且可以自動偵測輸入訊號的視訊標準，無需手工調整。







---







高品質音視訊體驗

視訊採用10bit取樣精度的4倍過取樣AD轉化器，5線自適應梳狀濾波器等技術，保證畫面具有高銳利度，畫面雜訊最小，畫面細節豐富，並大大減少了色邊；音訊採用 96KHz 取樣率，24bit取樣精度A/D轉換器，實測訊噪比在90db等，高取樣率和高取樣精度保證取樣失真最小化，高訊噪比保證聲音足夠純淨。







---

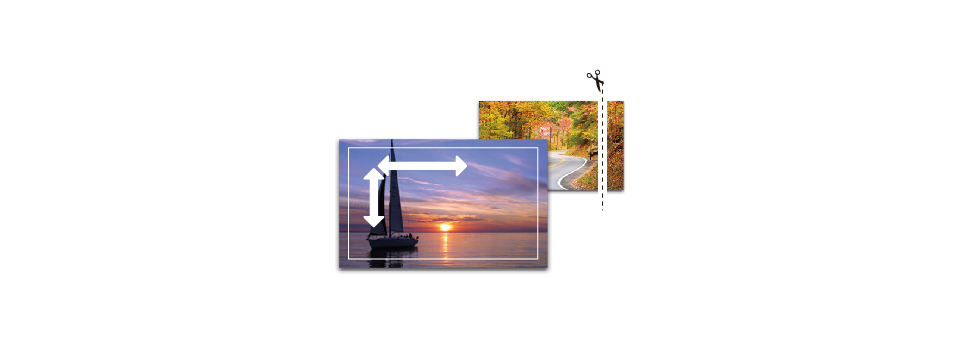

畫面任意縮放和剪裁
XI006AUSB通過內建的AMCAP工具可對輸入訊號任意縮放和剪裁，滿足您的個性化需求，帶來更具個性化的體驗。







---

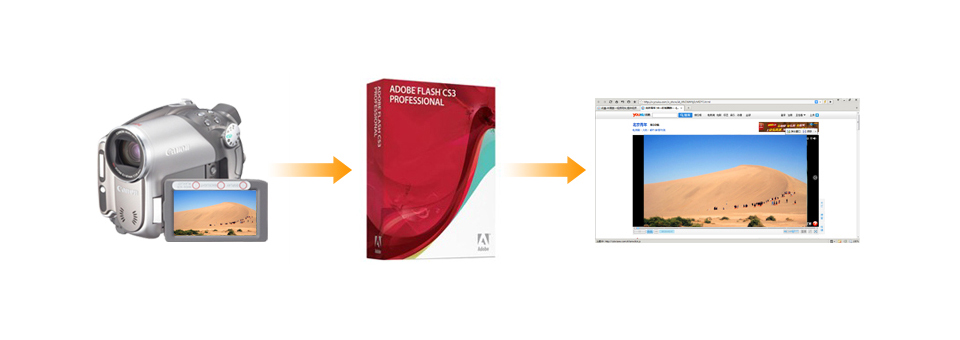

媒體串流檔案直播

經過壓縮的視訊再壓縮成媒體串流檔案格式會極大地降低品質，而且會耗費更多CPU，純淨的無壓縮視訊來源能夠提高網際網路媒體串流檔案視訊品質。支援先進的媒體串流檔案軟體，無需二次開發，將視訊擷取成最高品質格式後再壓縮成適合網絡發佈的任何特定格式，建立屬於自己的IPTV！







---







相容更多軟體

採用標準開發連接埠，基於DirectShow Filter的音視訊擷取連接埠，基於DirectSound的音訊擷取連接埠，基於IKsPropertySet的擴充連接埠，相容更多軟體，如：Windows Media Encoder、Adobe Flash Media Live Encoder、Real Producer Plus、VideoLAN for Windows。







---





靈活的多通道擷取

具備 Simultaneous Streaming 功能，可相容多個應用程序同時擷取，不降低畫格數。同一時間可將統一訊號源處理為多種格式、多種取樣率、多種解析度的媒體串流檔案，減少硬體總成本，適用於 IPTV，支援多種終端用戶收看。







---







高品質元件具有超強穩定性

所有晶片和電容元件使用進口高品質元件，採用8層板設計，訊號品質優於同類產品，輕鬆通過超長時間全負荷工作，可連續工作24h x7不間斷。







---

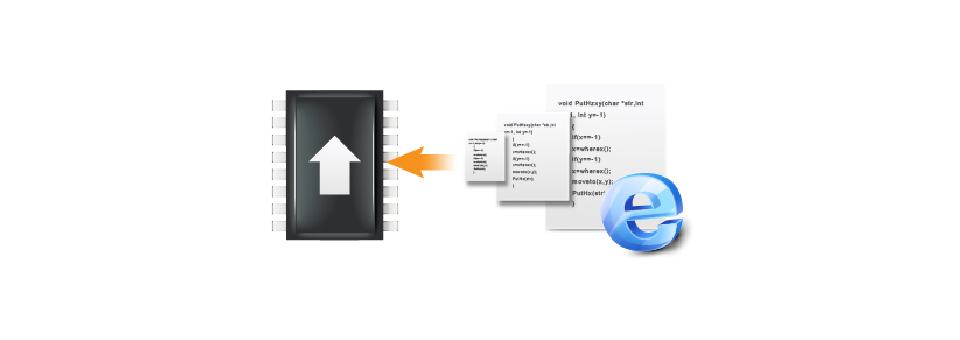

硬體「軟升級」

採用Magewell專用視訊處理引擎，具有高度的靈活性，您可以在不更換硬體的情況下，使用韌體和驅動升級的方法升級 Magewell 視訊處理引擎，在不需要更換晶片的條件下同樣達到硬體升級的效果，極大程度地降低了維護成本，享受完美服務。









---





產品規格

連接埠
主機連接埠	USB 3.0 *300-350MB/s傳輸頻寬

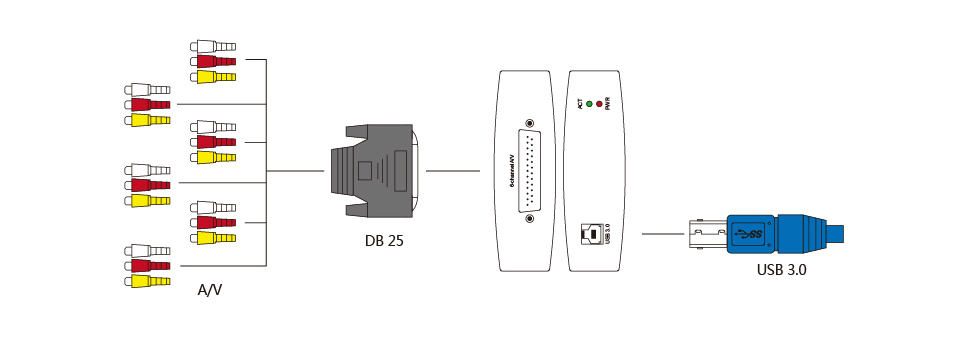

輸入連接埠	1個DB25連接埠 (可轉接6路CVBS，6路RCA立體聲音訊線路輸入)
CVBS視訊輸入	6路SD視訊訊號
模擬音訊輸入	6路立體聲模擬音訊訊號
標準
CVBS輸入標準	NTSC / PAL
音訊取樣率及信噪比	Up to 96KHz，85db，24-bit
視訊取樣率	57.27MHz (4x Oversampling)
視訊取樣精度	10bit
顏色編碼	YUYV、UYVY、I420、NV12、RGB 24 Bits、RGB 32 Bits
視訊處理
顏色編碼轉換	硬體色彩轉換
去隔行	垂直濾波去隔行；動態修正去隔行
畫面縮放	硬體 5-Tap 縮放
畫面反轉	水平；垂直
畫面剪裁	有
影像調整	亮度／對比度／色調調整
	飽和度調整／黑白，彩色控制
	伽瑪值調整 (Gamma)
	單獨調整 R/G/B 三色的亮度、對比度
其他
作業系統支援	支援以下作業系統的x86和x64版本：
	Windows XP Professional
	Windows Server2003
	Windows Vista
	Windows Server 2008
	Windows 7
	Windows Server 2008 R2
	Windows 8
	Windows 8.1
	Windows 10
相容軟體	Windows Media Encoder
	Adobe Flash Media Live Encoder
	Real Producer Plus
	VideoLAN for Windows
內建記憶體	128MB DDR2，工作時脈160 Mhz，介面頻寬32bit
升級	韌體可升級
安裝	通過USB 3.0連接埠與電腦相連，並相容USB 2.0連接埠，但擷取畫格數有所降低
本體尺寸	98mm x 98mmx25mm(L/W/H)
功耗	<= 3.5W
產品保固	1 年保固





軟體相容性測試列表

Windows

Amcap

Adobe Flash Media Live Encoder

Adobe Connect

Camtasia Studio

Discover Video Multimedia Encoder

Discover Video Streamsie

Google Plus Hangouts

Gotomeeting

Graphedit

Livestream

Microsoft Lync

OBS (Open Broadcaster Software)

Quicktime Player

Real Producer Plus

Resolume

Skype

Streambox

Streamstar

Vidblaster

Video Stitch

Vidyo

VirtualDub

VLC

Vmix

Watchout

Windows Media Encoder

Wirecast

XSplit Broadcaster

XSplit Gamecaster

Zoom.us





---





產品應用







---





系統需求

• Windows 8.1/8/7/XP/Vista/Server2003/Server 2008/7/Server 2008 R2/10 32/64位元
• 128MB DDR2記憶體，工作時脈160 Mhz，介面頻寬32bit
• USB 3.0連接埠 (相容USB 2.0，但是擷取畫格會有所降低)



---





產品清單

XI006AUSB本體 x1	DB25轉CVBS+RCA專用轉接線x1	USB 3.0連接線x1	驅動程式光碟片 x1	產品服務保證卡 x1

※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
