產品介紹
|

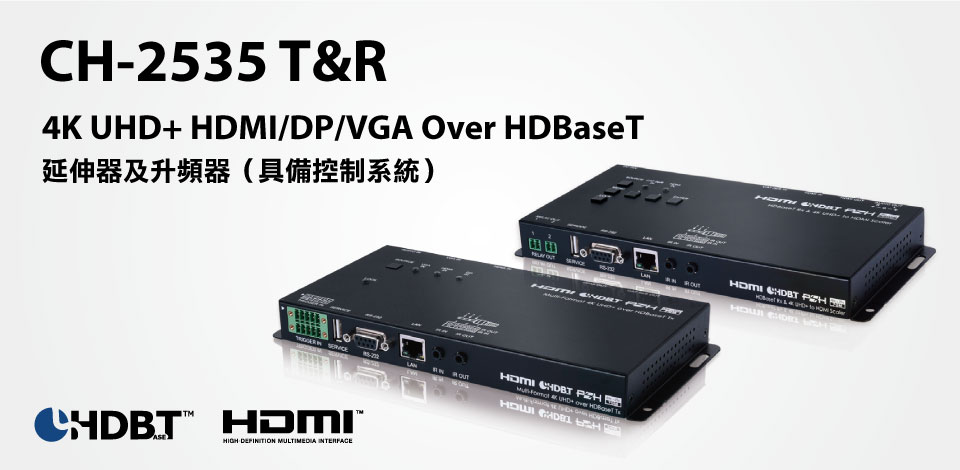

本產品為HDBaseT延伸器及升頻器，是一款針對會議室、教室與展示室而設計的影音切換、延伸和控制整體方案，不只具備影音訊號的轉換與延伸功能，而且具備智慧控制介面利於操縱安裝環境內的受控裝置。傳送器有HDMI、DisplayPort和VGA三種最常見的輸入埠，在訊號源上帶給您最大的相容性與靈活性。HDMI和DisplayPort輸入埠最高支援影像4K@60Hz（YUV 4:4:4，8位元），可選擇降頻變成適當的輸出解析度，以便通過HDBaseT輸出埠。只要一條Cat.5e/6/7線就能傳送您所選取的4K影像，可達距離70公尺。到了接收器，則可選擇將來自遠端的HDBaseT影像或本地的HDMI影像升頻變成4K影像，以便符合相連的顯示器解析度需求。 另外，傳送器具有1個觸發器輸入埠可用來連接控制鍵盤（具有觸發器輸出埠），方便安裝於會議室或教室的講臺或講桌上，能讓您透過區域網路下達簡單的控制指令或複雜的控制巨集。接收器具有2個繼電器輸出埠可用來連接投影幕或窗簾，帶給您更多的受控裝置選擇。本產品獨特的可程式規劃巨集功能設計，您只要按下一個按鍵就能執行多項排程事件。操作方式為面板按鍵搭配螢幕顯示選單，以及WebGUI、Telnet與RS-232。 |

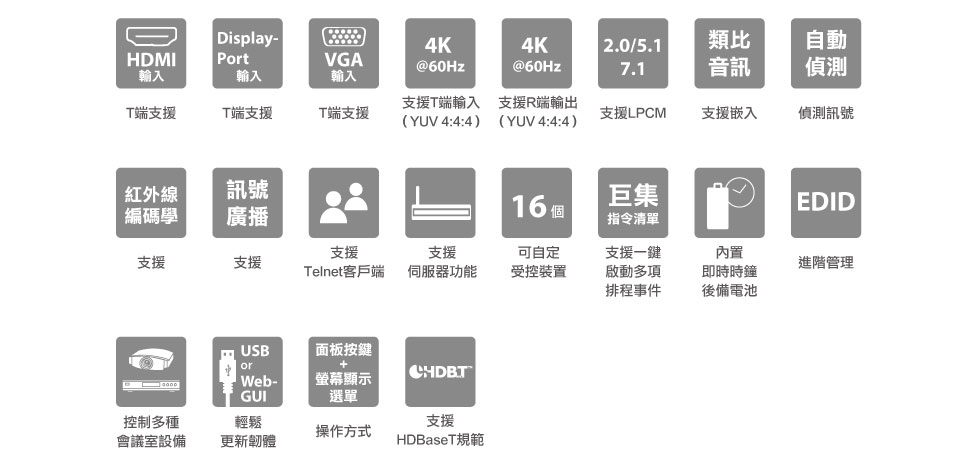

產品特色
何謂HDBaseT
|
HDBaseT給影音市場帶來了革命性的變化。與現有解決方案相比，HDBaseT提供更豐富的特性，更遠的傳輸距離和更好的性能表現。HDBaseT的核心在於，僅使用一條100米/328英尺的普通網路線，即能傳輸未壓縮超高清音視頻、乙太網、控制訊號、USB2.0和高達100W供電，稱為5PlayTM技術 |

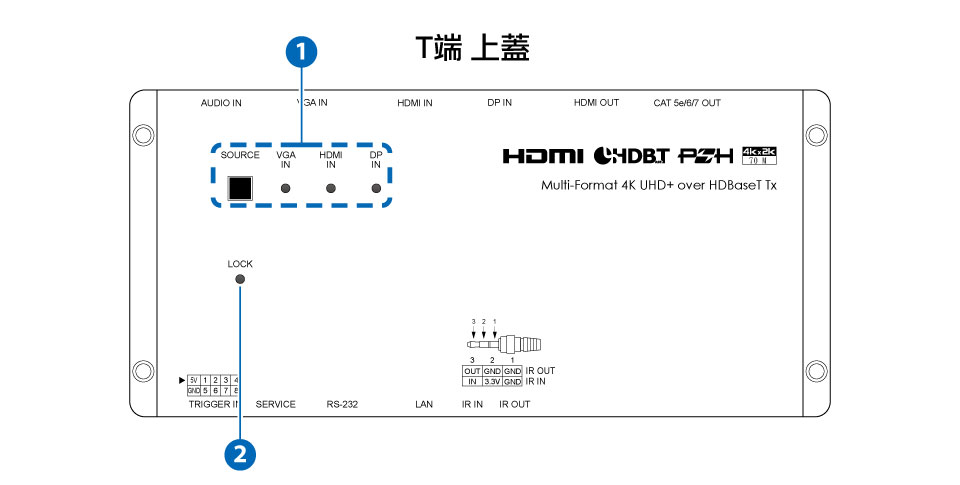

| 1. | SOURCE & LEDs: 按此按鈕可按照右方燈號順序切換。LED將點亮綠色以指示哪個訊號源已輸入訊號 |
| 2. | LOCK LED：當控制器位於T端時，此LED將點亮 |

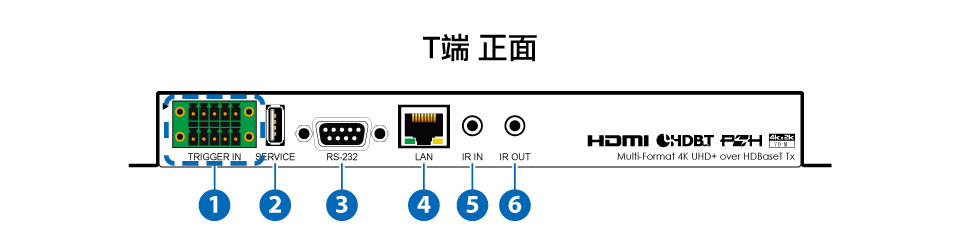

| 1. | TRIGGER IN：觸發控制輸入點，提供8個觸發引腳 |
| 2. | SERVICE：此插槽僅供更新使用 |
| 3. | RS-232: 連接到PC，筆記本電腦或其他串行控制設備 |
| 4. | LAN：連接到乙太網路設備或本地網路，連接到PC/筆電通過 Telnet / WebGUI控制單元 |
| 5. | IR IN：連接到提供的IR Extender |
| 6. | IR OUT：連接到IR Blaster以傳輸IR向IR Blaster的直接視線內的設備發出信號 |

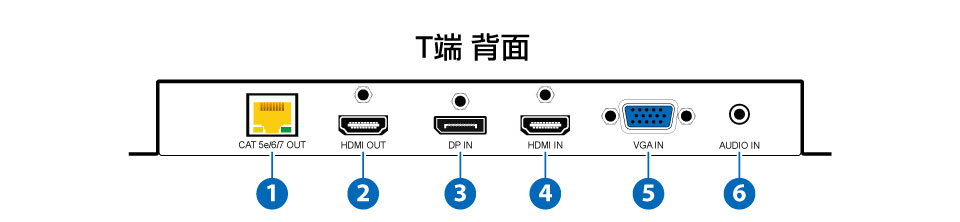

| 1. | CAT5e / 6/7 OUT：用於傳輸所有數據信號 ※兼容連接到HDBaseT接收器 |
| 2. | HDMI OUT：連接到HDMI電視，顯示器或放大器 |
| 3. | DP IN：連接到DisplayPort源設備，如PC或筆記本電腦 |
| 4. | HDMI IN: 連接到HDMI源設備，如媒體播放器，遊戲機或機上盒 |
| 5. | VGA IN：連接到VGA源設備，如PC或筆記本電腦 |
| 6. | AUDIO IN：連接到設備的立體聲模擬輸出作為CD播放器或PC |

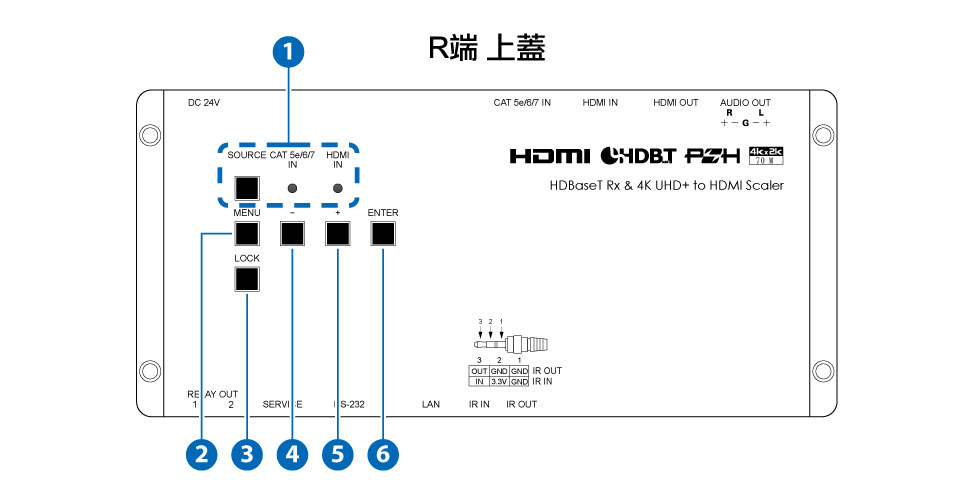

| 1. | SOURCE＆LED：按此按鈕順序切換可用的輸入。 LED將點亮綠色以指示選定目前正在播放的來源。當所選來源沒有時發信號它將點亮紅色 |
| 2. | MENU：按進入OSD選單，或從選單退出 |
| 3. | LOCK：按住3秒鐘可鎖定所有按鈕功能Tx和Rx的頂部面板 ※再次按住3秒鐘解除鎖定功能 |
| 4. | − (MINUS/DOWN): 按下可向下移動或調整內的選擇選單 |
| 5. | + (PLUS/UP): 按下可在OSD中向上移動或調整選擇選單 |
| 6. | ENTER：按此按鈕確認OSD中的選擇 |

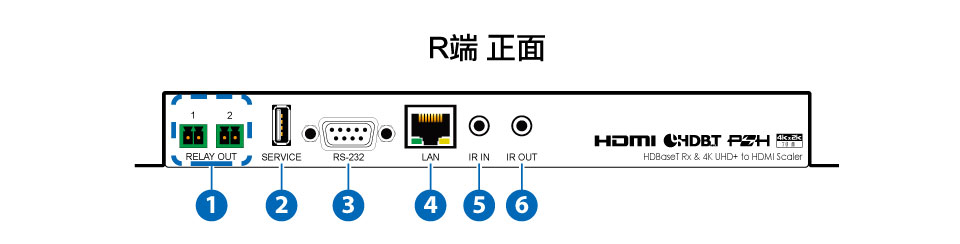

| 1. | RELAY OUT 1~2：連接支持relay triggered的設備，例如投影螢幕來控制他們通過命令 ※繼電器連接的電壓/放大器限制為0~30VDC / 10A或0~250VAC / 10A |
| 2. | SERVICE：此插槽僅供更新使用 |
| 3. | RS-232：連接投影螢幕，媒體播放器或其他串口，可控設備使用直接控制RS-232設備 ※RS-232端口的操作模式（控制/控制台）可以在OSD選單中更改以允許RS-232控制接收器而不是遠程設備的控制 |
| 4. | LAN：連接到乙太網路設備或本地網路，連接到PC/筆電通過 Telnet / WebGUI控制單元 |
| 5. | IR IN：連接到提供的IR Extender |
| 6. | IR OUT：連接到IR Blaster以傳輸IR向IR Blaster的直接視線內的設備發出信號 ※IR輸入/輸出端口是多功能，能重新配置為IR控制，IR發射器和IR學習器基本的IR旁路功能 |

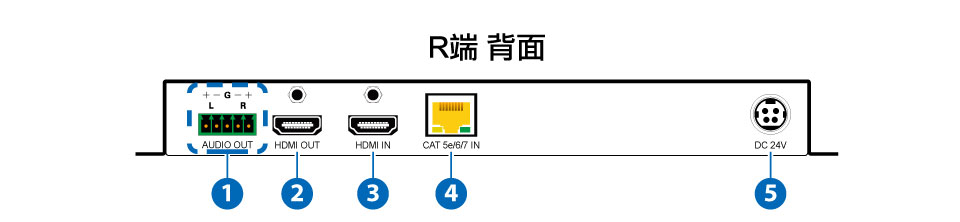

| 1. | AUDIO OUT:連接喇叭或放大器 |
| 2. | HDMI OUT：連接到HDMI電視，顯示器或放大器以進行數字化視頻和音頻輸出 |
| 3. | HDMI IN：連接到HDMI源設備，如媒體播放器，遊戲機或機上盒 |
| 4. | CAT5e/6/7 IN：連接到Cat.5e/6/7電纜，用於傳輸所有數據信號 |
| 5. | DC 24V：將24VDC電源適配器插入此端口 |

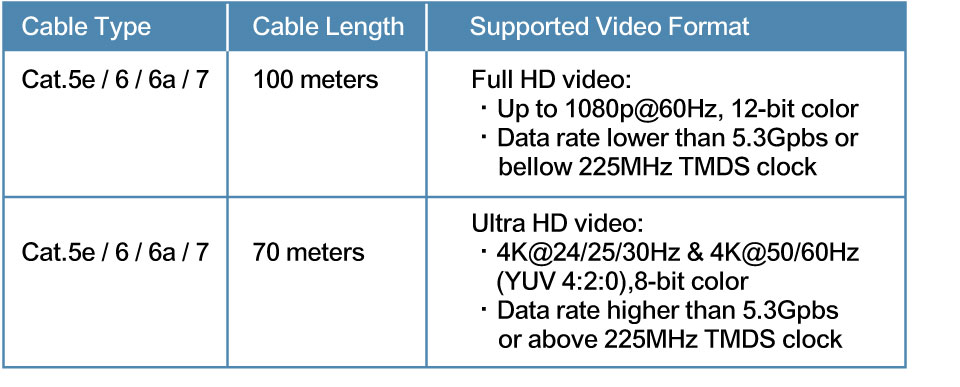

各級網路線材及支援解析度如下

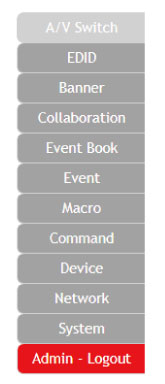

１. 支援WebGUI 功能
接收器可透過內置的WebGUI控制 A / V Switch，EDID，Banner等等。

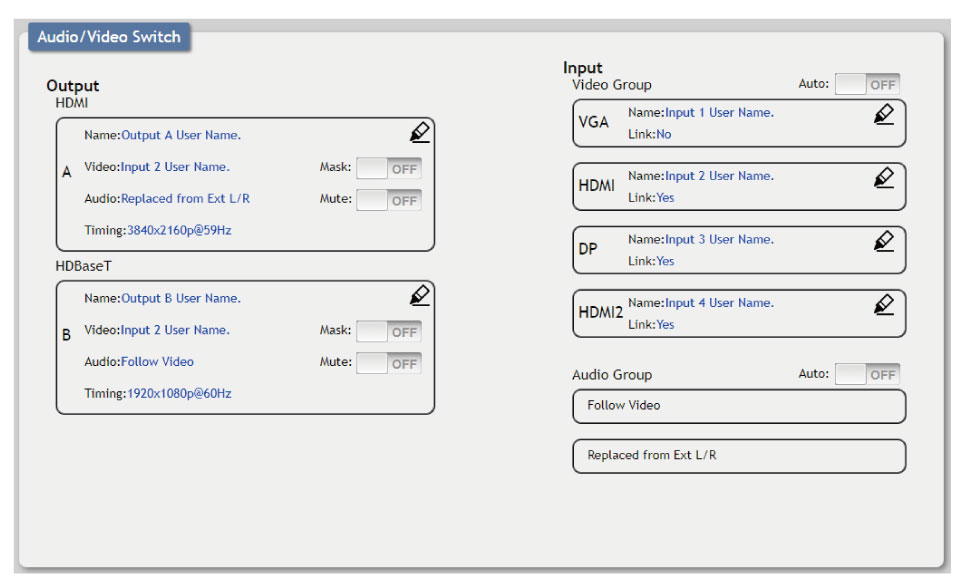

Audio / Viedo Switch

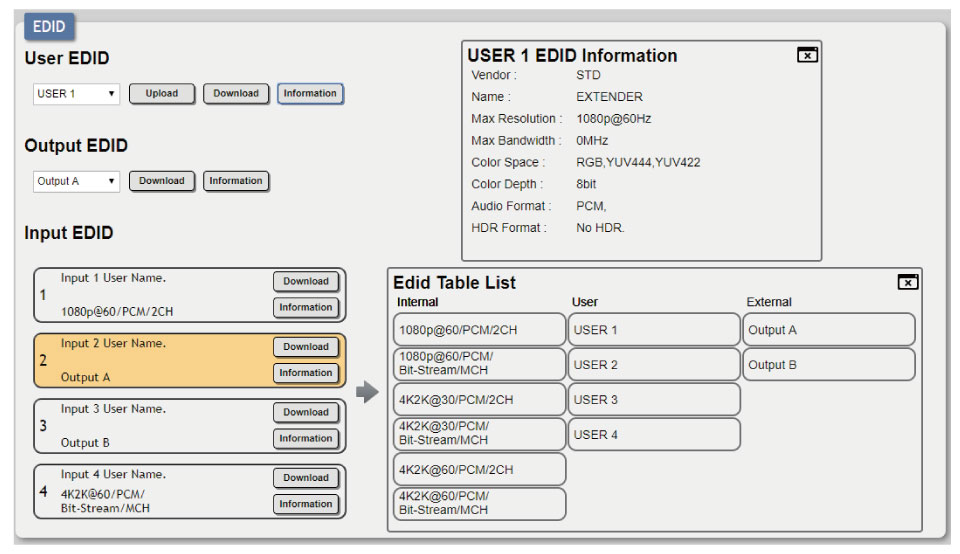

EDID

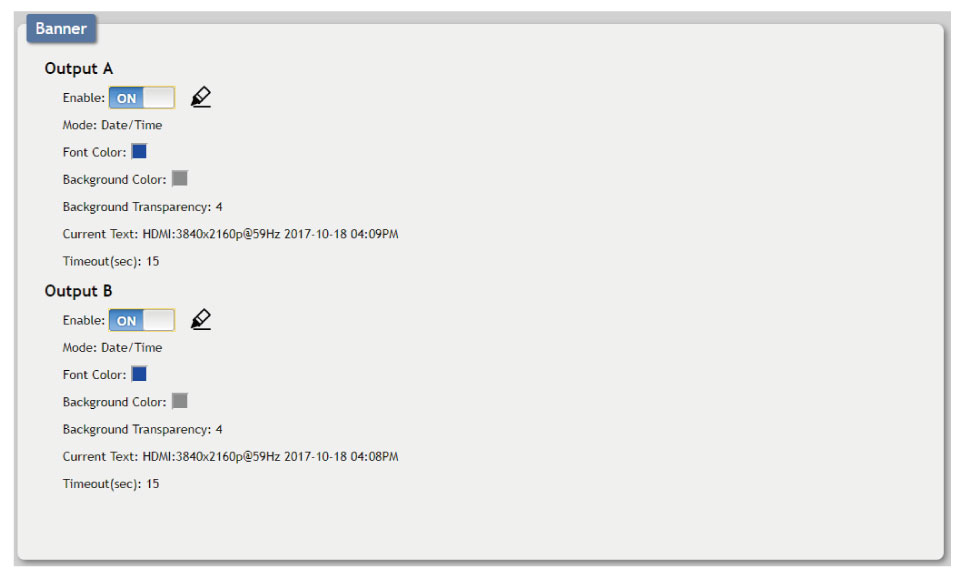

Banner
2. 支援Telnet 控制

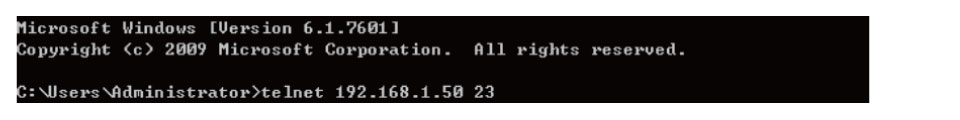

進入命令提示字元，輸入「telnet」後跟單位的IP地址和「23」，然後點擊「確認」
※使用前請確認兩者連接到相同網路
※可以在OSD“Ethernet”中找到該設備的IP地址
產品規格
|
•
|
傳送器可輸入HDMI、DisplayPort與VGA訊號 |
|
•
|
接收器可輸入HDBaseT與HDMI訊號 |
|
•
|
採用HDBaseT技術，可傳輸高畫質影音、100BaseT乙太網路、48V PoH供電與控制訊號（雙向紅外線或RS-232傳輸） |
|
•
|
傳送器的HDMI與DisplayPort輸入埠最高支援4K@60Hz（YUV 4:4:4，8位元）解析度 |
|
•
|
接收器的HDMI輸出埠最高支援4K@60Hz（YUV 4:4:4，8位元）解析度 |
|
•
|
支援LPCM 2.0/5.1/7.1、Bitstream & HD Bitstream數位音效格式 |
|
•
|
支援類比音訊嵌入與去嵌入 |
|
•
|
可自動切換至最後連接的訊號源，且在當前訊號源失效時自動回到上次選取的訊號源 |
|
•
|
可透過乙太網路、RS-232、紅外線或繼電器控制多種會議室設備，例如媒體播放機、投影機、投影幕或窗簾 |
|
•
|
支援紅外線編碼學與訊號廣播 |
|
•
|
支援Telnet客戶端與伺服器功能 |
|
•
|
可自定16個受控裝置，簡化控制系統的操作和管理 |
|
•
|
可建立巨集指令清單，一鍵啟動多項排程事件（1個巨集最多16個動作） |
|
•
|
內置即時時鐘後備電池，可不間斷執行預定的巨集與啟動程控的事件 |
|
•
|
可選擇搭配觸發器控制鍵盤，輕鬆啟動巨集指令 |
|
•
|
提供進階EDID管理功能，可設置內部、外部或自定的EDID模式 |
|
•
|
可透過USB或WebGUI 連結輕鬆更新韌體 |
|
•
|
操作方式為面板按鍵搭配螢幕顯示選單，以及WebGUI、Telnet與RS-232 |
※HDBaseT功能支援：傳輸高清視頻和音頻，100米以太網路，USB 2.0,48V PoH和控制（雙向IR / RS-232直通)
4K高畫質
應用場景多元

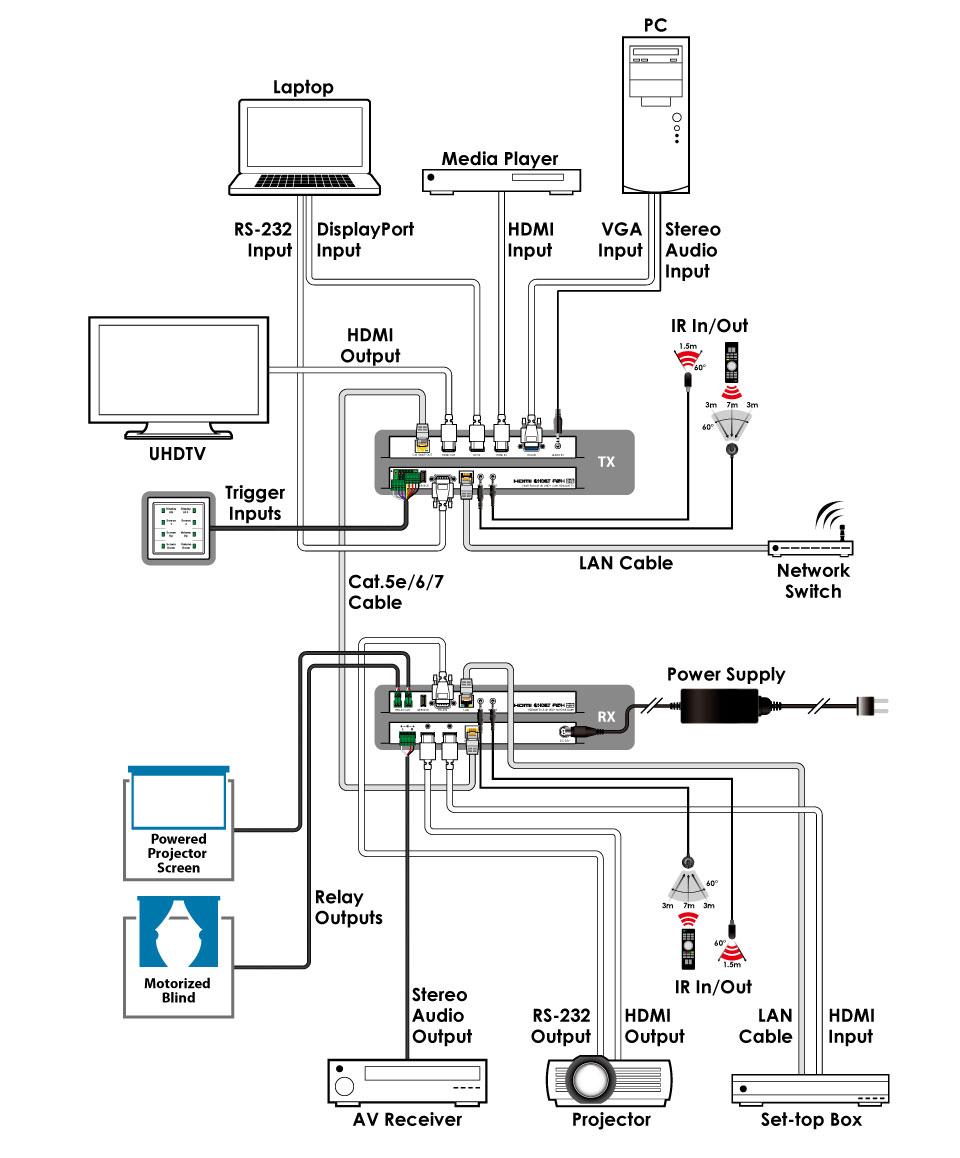

產品連接圖
產品清單
 |
 |
||||
| CH-2535 T&R 本體x1 |
產品保證卡x1 |
※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
