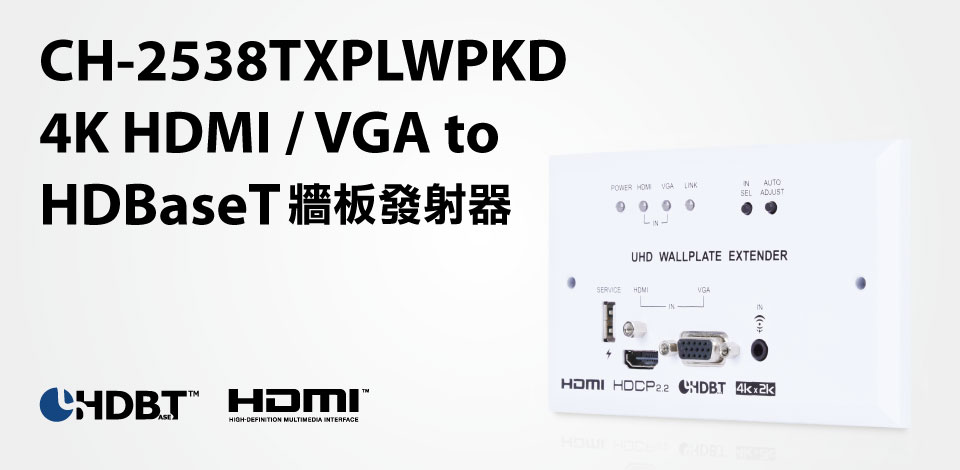

Home>影音專區>傳輸延伸>有線延伸>CH-2538TXPLWPKD 4K HDMI / VGA to HDBaseT 牆板發射器

最近瀏覽5

產品簡介產品照片相關下載產品型錄

產品介紹

此發射器是一個 HDMI / VGA 開關，具有音頻嵌入和 HDBaseT 輸出。牆板設計用於英國的外殼。該發射器可以通過單根電纜發送高清無壓縮音頻/視頻，最遠距離為 70米，頻率為 1080p @ 60Hz。

HDMI 輸入支持高達 4K @ 60Hz（4：4：4,8位）的分辨率。VGA 輸入支持高達 WUXGA（RB）的分辨率，並且使用相關的 3.5mm 音頻輸入，也可以嵌入立體聲音頻。為了最大限度地兼容各種顯示類型，所有信號源都將自動縮放，以匹配所連接顯示器的首選分辨率和時序（由顯示器的 EDID 報告）。儘管 HDBaseT 的 10.2Gbps 帶寬限制，甚至 4K UHD HDMI 視頻源，包括 4K @ 60Hz（4：4：4,8位），也可以通過在必要時將信號轉換為 4K @ 30Hz 來支持。

該裝置還支持 HDMI 和 VGA 輸入之間的自動輸入選擇，具有熱插拔檢測功能，可實現免提操作。此外，該設備可以通過兼容的 HDBaseT 接收器在本地或通過 48 PoH（Power over HDBaseT）供電，從而提高安裝便利性。

產品特色

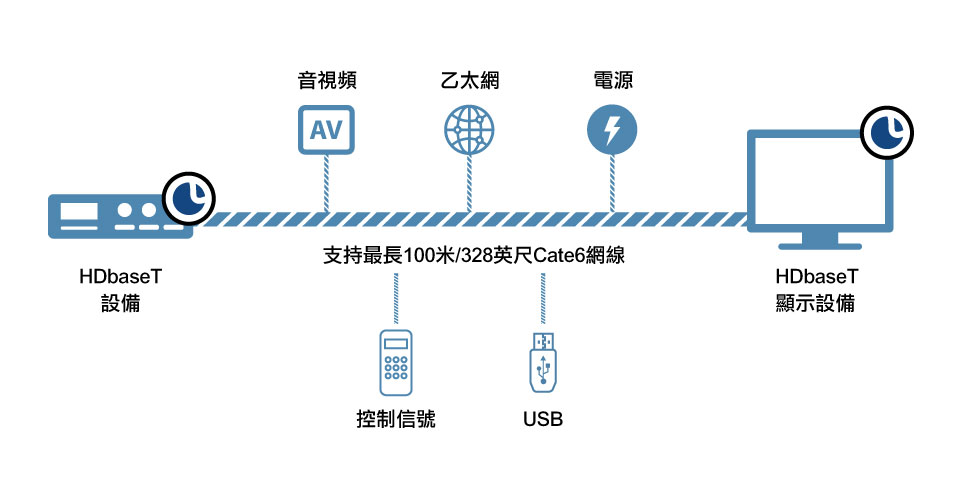

何謂 HDBaseT

HDBaseT 給影音市場帶來了革命性的變化。與現有解決方案相比，HDBaseT 提供更豐富的特性，更遠的傳輸距離和更好的性能表現。HDBaseT 的核心在於，僅使用一條 100米/328英尺的普通網路線，即能傳輸未壓縮超高清音視頻、乙太網、控制訊號、USB
2.0 和高達 100W 供電，稱為 5PlayTM 技術

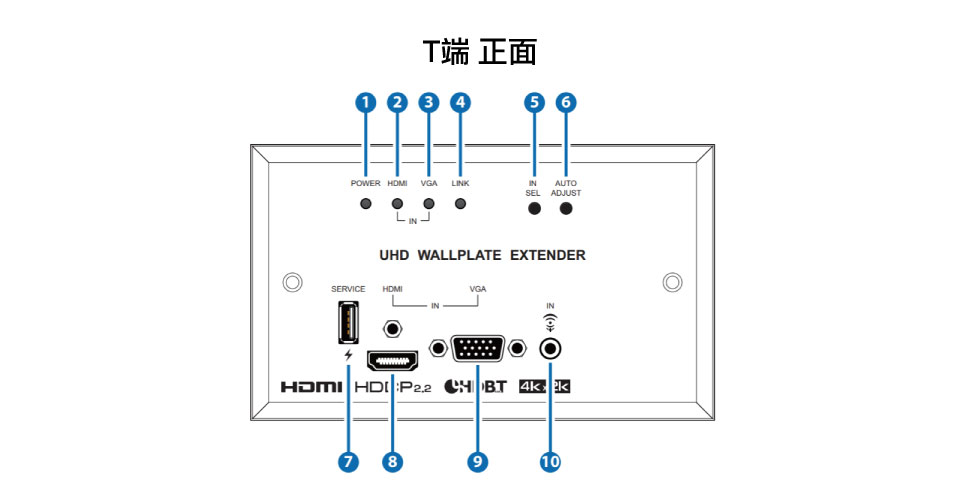

1.	POWER LED ：此 LED 指示燈將亮起，表示本機已開啟和接收電力
2.	HDMI IN LED ：當選擇 HDMI 時，此 LED 將亮起
3.	VGA IN LED ：當選擇 VGA 時，此 LED 將亮起
4.	LINK LED ：發射器和發射器相互連接時，此LED指示燈將亮起
5.	IN SEL ：按此按鈕可在可用輸入之間切換
6.	AUTO ADJUST ：按此按鈕可以優化定位圖片（僅限 VGA 源） ※注意：按住“自動調整”按鈕 5 秒鐘選擇 HDMI 輸入時會將設備重置為出廠設置默認值
7.	SERVICE ：此插槽僅供固件更新使用
8.	HDMI IN ：連接到 HDMI 信號源設備，如媒體播放器，遊戲機或機上盒
9.	VGA IN ：連接到 VGA 源設備，如 PC 或筆記本電腦
10.	AUDIO IN ：連接到設備的立體聲輸出，輸出的 CD 播放器或 PC

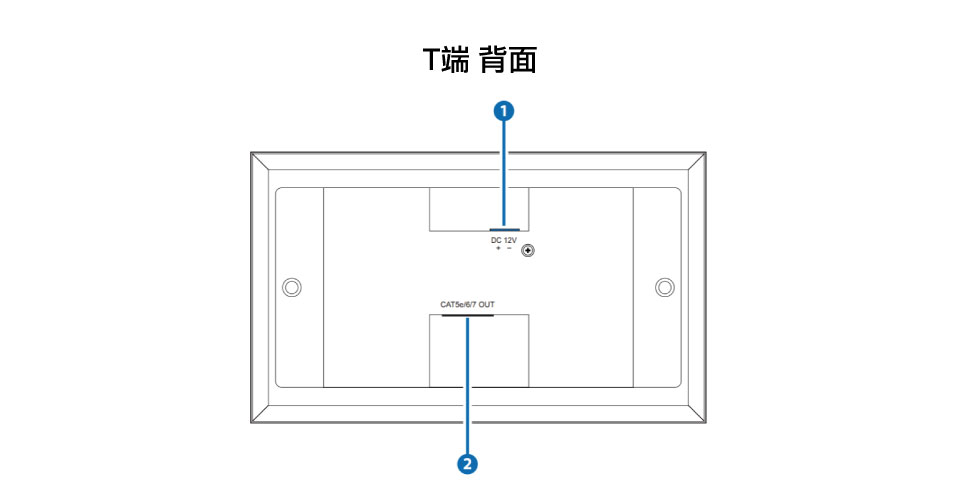

1.	DC 12V ：將 12V DC 電源適配器插入此端口並連接它是一個交流電源插座供電
2.	CAT5e / 6/7 OUT ： AT5e / 6/7 OUT：CAT5e / 6/7 OUT ：用於傳輸所有數據信號 ※兼容連接到 HDBaseT 接收器

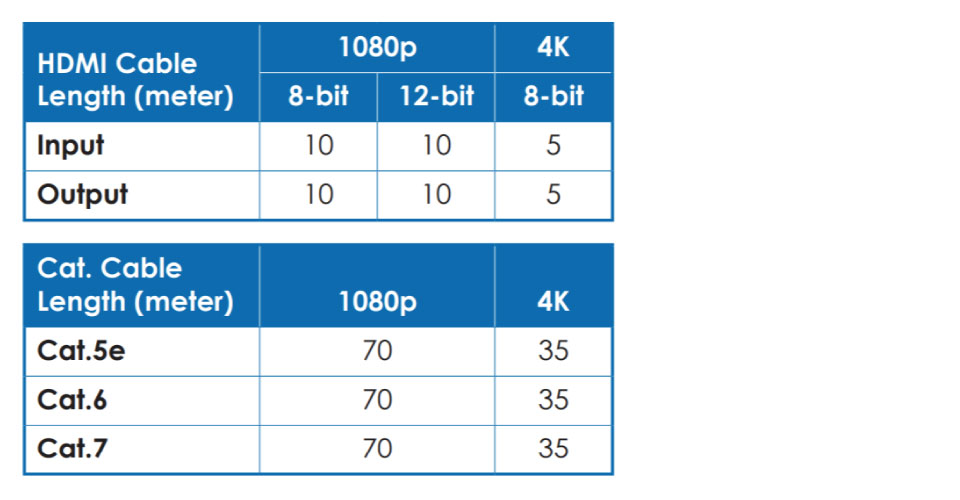

各級網路線材及支援解析度如下

•	Full HD Video (1080P)
	-Up to 1080p@60Hz,12-bit color
	-Data rates lower than 5.3Gbps or below 225MHz TMDS clock
•	Ultra HD Video (4K)
	-4K@24/25/30Hz&4K@50/60Hz(YUV 4:2:0),8-bit color
	-Date rates higher than 5.3Gbps or above 225MHz TMDS clock

產品規格

•	支援 HDBaseT 規範
•	符合 HDMI 2.0 規範
•	相容 DVI 1.0 標準
•	符合 HDCP 2.2和HDCP 1.x 標準
•	1個 HDMI 輸入
•	1個 VGA 輸入，帶 3.5mm 迷你插孔音頻輸入
•	支持高達 4K@60Hz（4：4：4,8位）的 HDMI 輸入分辨率
•	支持 VGA 輸入分辨率高達 WUXGA（RB）
•	將4K@50/60Hz HDMI 信號源自動轉換為 4K @ 30Hz（4：4：4,8位），以便通過HDBaseT 進行傳輸
•	自動縮放信號源以匹配基於 EDID 的 HDMI 顯示器的原始分辨率
•	Cat.5e/6/7 1080p60，最長延伸 70米
•	Cat.5e/6/7，4K 最長 35米
•	HDBaseT 功能支持：高清視頻和音頻，以及 48V PoH
•	牆板設計用於英國雙組大小的外殼
•	可通過前面板按鈕和 RS-232（遠程或本地）控制
•	通過熱插拔檢測自動選擇輸入，實現免提操作
•	台灣製造
