| 產品特色 | 產品規格 | 產品外觀 | 產品應用 | 產品清單 |
產品特色
產品規格
|
•
|
支援最高解析度:4kx2k@30Hz。 | |
|
•
|
傳送器與接收器之間，使用一條 CATx UTP 纜線作連接；即可將 HDMI 影音訊號做延長。 | |
| 最大傳輸距離： | 4K@35m (Cat 5e/6) / 40m (Cat 6a/7); | |
| 1080p@60m (Cat 5e/6) / 70m (Cat 6a/7) | ||
| 4K支援：4096 x 2160 / 3840 x 2160 @ 30Hz (4:2:0) | ||
|
•
|
符合 HDBaseT 技術規範。 | |
|
•
|
相容 HDMI 1.4 (3D、4K2K、色深) | |
|
•
|
相容 HDCP 1.4 | |
|
•
|
相容消費性電子控制 (CEC) | |
|
•
|
音效支援 LPCM、Dolby True HD、DTS-HD。 | |
|
•
|
支援雙向紅外線延長傳輸。 | |
|
•
|
純外接式硬體設計、免安裝任何軟體或驅動程式。 | |
| ※網路線線材規格及品質與傳輸頻寬及傳輸距離有關，建議使用防干擾規格線材(八股對絞單芯線，鋁箔遮蔽)，以達到最佳使用效果。 | ||
|
型號 |
C512T |
C512R |
|
|
規格 |
單埠傳送器 | 單埠接收器 | |
|
影像訊號輸入埠 |
HDMI(Female) | N/A | |
|
影像訊號輸出埠 |
N/A | HDMI(Female) | |
|
系統連接埠 |
輸入 |
N/A | RJ-45 |
|
輸出 |
RJ-45 | N/A | |
|
紅外線連接埠 |
3.5mm jack x 2 |
3.5mm jack x 2 |
|
| 延長距離(MAX) |
[ CAT5e/CAT6 ]-1080p@60Hz:60m、4kx2k@30Hz:35m |
||
| 支援解析度(MAX) | 1080p、4kx2k | ||
| 電源供應 |
DC12V 1A |
||
|
尺寸(LxWXH) |
98.5 x 66.5 x 23 mm |
||

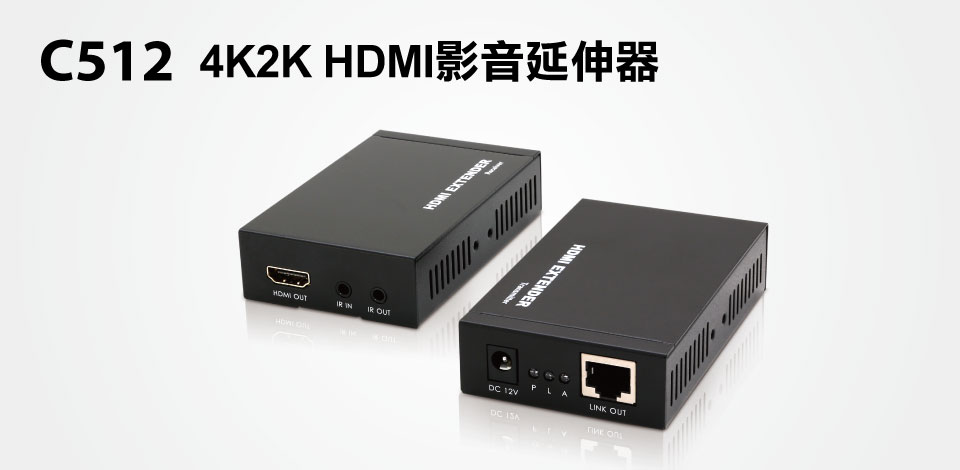

產品外觀

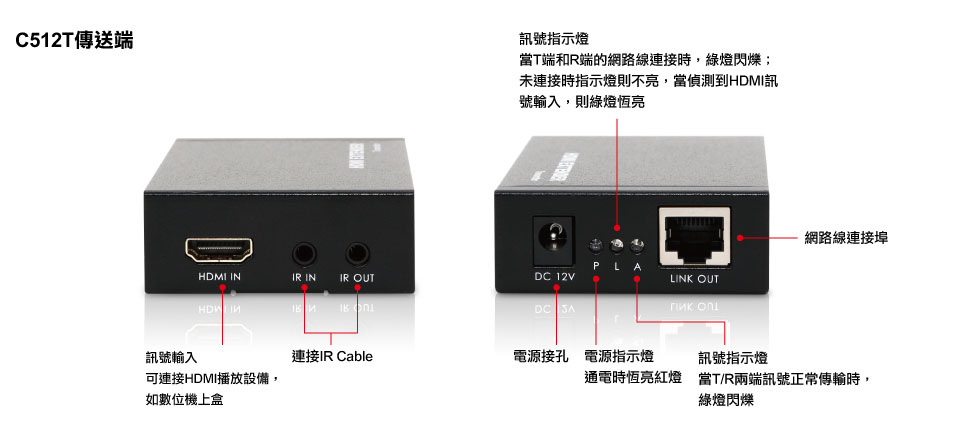

安裝說明
| 1. | 請將HDMI播放設備經由HDMI線材連接至C512T的『IN』。 |
| 2. | 請將CAT.5e/6/7網路線，分別連接至C512T和C512R的RJ-45連接埠。 |
| 3. | 請將C512R的『OUT』接上HDMI線連接至HDMI顯示器。 |
| 4. | 請接上電源變壓器(T/R兩端)，當P燈號恆亮紅燈，L燈號恆亮藍燈， A燈號綠燈閃爍，即可傳輸HDMI訊號。 |
| 5. | 若要延伸IR遙控訊號，請在C512T和C512R分別接上IR Cable，用來發送遙控訊號給設備。 |

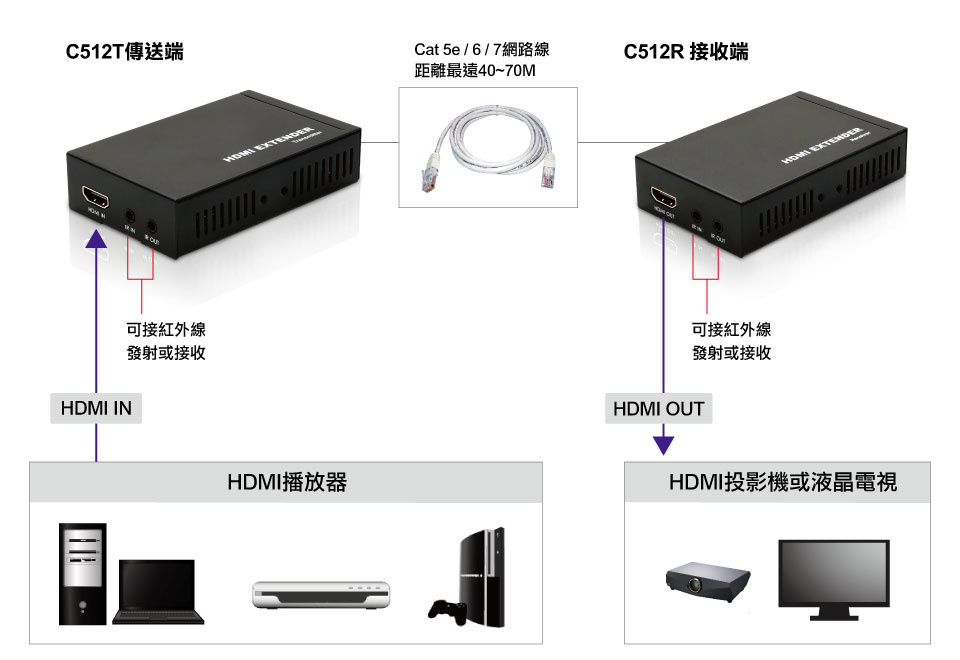

產品應用
※各級網路線材及支援解析度如下
| 網線規格 | 傳輸距離 | 最高解析度 |
| CAT.5e/CAT.6 | 60公尺 | 1080p@60Hz |
| CAT.6a/CAT.7 | 70公尺 | |
| CAT.5e/CAT.6 | 35公尺 | 1080p@60Hz、1080p@60Hz、4Kx2K@30Hz |
| CAT.6a/CAT.7 | 40公尺 |
產品清單
 |
 |
 |
 |
 |
 |
| C512T 傳送端本體 x1 |
C512R 接收端本體 x1 |
IR Receiver Cable x1 |
IR Emitter Cable x1 |
電源變壓器 x 2 (12V/1A) |
產品保證卡x1 |
※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恆保有變更產品設計、配件及驅動程式修改的權利。
