何謂『延伸器』?
『延伸 器』就是當您的影音訊號 /接線需要延長，會需要做訊號延伸，此時搭配訊號延伸器，會是比較好的選擇，也稱『主動式延長線』，因為訊號延伸器，內部普遍會有內建強波放大晶片， 讓您減少因拉長訊號造成的衰減。常見的訊號延伸器有VGA延伸器 / D-SUB延伸器、HDMI延伸器、USB延伸器 / USB 2.0延伸器 / USB 3.0延伸器、KVM延伸器 / 電腦延伸器等。
產品特色
產品規格
|
•
|

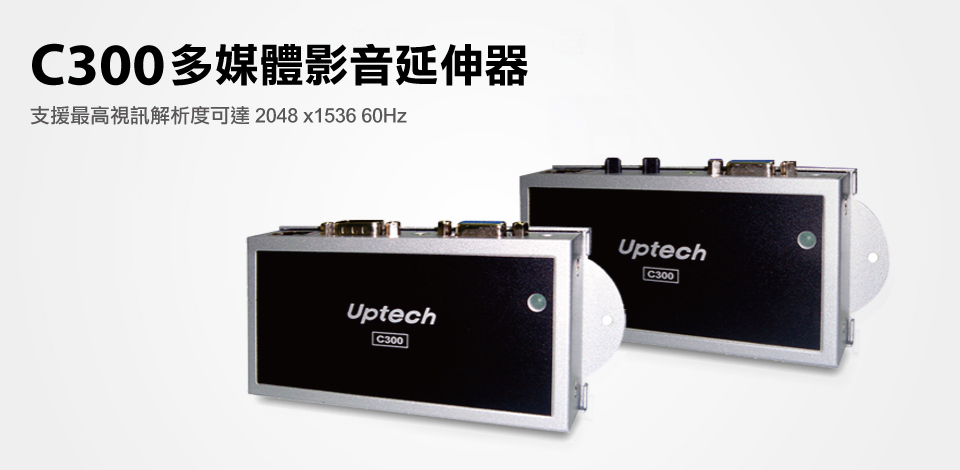

支援最高視訊解析度可達 2048 x1536 60Hz 。 |
|
•
|
使用一條 CAT5e 纜線作連接，影音訊號最遠可以延長距離 300 公尺 。 |
|
•
|
純外接式硬體設計、免安裝任何軟體或驅動程式 。 |
|
•
|
支援 CRT 、 TFT-LCD 、 LCD TV 、 PDP TV 、 Projector 等影音設備輸出，適合不同場所使用。 |
|
•
|
接收器內建一組 GAIN 及 FOCUS 微調旋鈕 ( 影像增益與焦距調整 ) ，可以修正因為距離所產生的訊號衰減問題 。 |
|
•
|
傳送器與接收器底部均為磁鐵底座設計，並提供鎖板方便施工及佈線 。 |
|
•
|

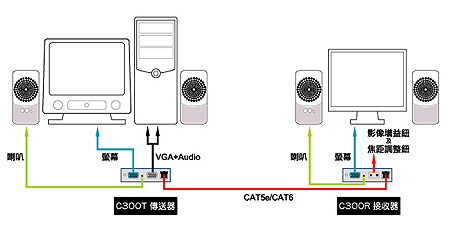

近端與遠端的螢幕與喇叭均可播放。 |
|
•
|
使用標準 Cat5e/Cat6 電纜線連接 。 |
| ※網路線線材規格及品質與傳輸頻寬及傳輸距離有關，建議使用防干擾Cat.5e FTP/STP規格線材(八股對絞單芯線，鋁箔遮蔽)，以達到最佳使用效果（因為Cat6絞線編織因素，延伸100公尺以上請不要使用Cat6網路線） | |
| ※ 建議可直接向本司採購防干擾 FTP專用網路線 , 提供以下長度可供選購： | |
| 1. Cat.5e FTP專用網路線 5米 | |
| 2. Cat.5e FTP專用網路線 10米 | |
| 3. Cat.5e FTP專用網路線 15米 | |
| 4. Cat.5e FTP專用網路線 20米 | |
| 5. Cat.5e FTP專用網路線 25米 | |
| 6. Cat.5e FTP專用網路線 30米 |
|
性能 |
產品規格
|
||
|
C300T (傳送器)
|
C300R (接收器)
|
||
|
連接埠 |
輸入 |
VGA+Audio 整合性連接埠 |
N/A |
|
輸出 |
VGA (D-Sub 15-Pin) |
VGA (D-Sub 15-Pin) |
|
|
系統連結埠 |
RJ-45 × 1 |
RJ-45 × 1 |
|
|
影像微調旋鈕 |
N/A |
影像增益× 1 / 焦距調整× 1 |
|
|
支援解析度 |
2048x1536 60Hz (Max) |
||
|
耗電量 |
AC 7.5V 1000mA |
||
|
尺寸 (L x W x H) |
62 × 113 × 29mm |
||
產品應用
|
•
|
投影機、電漿電視、液晶電視影音延伸 |
| 使用 FTP 纜線延伸，佈線與安裝容易。畫質更清晰，延伸距離更遠。 | |
|
•
|
公眾多媒體播放系統 / 電子廣告看板 |
|
大眾運輸系統、股票資訊、百貨商場、機場航站，將公共告示系統結合多媒體廣告 / 廣告看板 / 數位視訊 / 高畫質數位內容 /3D 立體電視，一舉數得。 透過影音延伸器，主機就可以集中管理，佈線容易，突破傳統 VGA 只能達到 65~70 公尺之距離限制，達到最佳的經濟效益。 |
|
|
•
|
安全監控 |
| 可將遠端高畫質影音訊號透過 FTP 纜線傳送到管理中心。 | |
|
•
|
舞台音響視聽規劃 |
| 讓舞台工程、燈光工程、音響工程、廣播電視與視聽工程的佈設更加簡潔，距離可以拉的更遠，適用於各種型態之多媒體播放。 |
產品清單
 |
 |
 |
 |
 |
 |
| C300T 傳送器 本體 X1 | C300R 接收器 本體 X1 |
電源變壓器DC 5V / 2.8A X1 |
15-Pin 三合一連接線 | 鐵底座 X2 | 中文快速安裝說明 |
 |
|||||
| 產品保證卡 |
※使用手冊中所提到的產品規格及配件僅供參考，若有更動恕不另行通知，登昌恒保有變更產品設計、配件及驅動程式修改的權利。
| ※ 建議使用防干擾 Cat.5/Cat.5e/Cat.6 FTP網路線 (八股對絞單芯線，鋁箔遮蔽) |
| ※ 建議使用防干擾 Cat.5/Cat.5e/Cat.6 FTP網路線 (八股對絞單芯線，鋁箔遮蔽) |
